Drsnosť povrchu je kľúčovým parametrom pri výrobe a kontrole kvality slepých prírub GB. Ako dôveryhodný dodávateľ slepých prírub GB chápem význam presného merania drsnosti povrchu. V tomto blogovom príspevku sa podelím o niekoľko účinných metód na meranie drsnosti povrchu GB slepých prírub, spolu s ich praktickými aplikáciami a dôležitosťou pri zabezpečovaní kvality produktu.
Prečo meranie drsnosti povrchu záleží na GB slepých príruboch
Slepé príruby GB sa široko používajú v rôznych priemyselných potrubiach na blokovanie konca potrubia. Drsnosť povrchu týchto prírub priamo ovplyvňuje ich tesnenie, odolnosť proti korózii a celkovú trvanlivosť. Hladký povrch môže zaistiť tesné tesnenie, čím sa zníži riziko úniku, zatiaľ čo príliš hrubý povrch môže viesť k zlému tesneniu a predčasnému opotrebeniu. Presné meranie drsnosti povrchu je preto nevyhnutné na splnenie prísnych požiadaviek na kvalitu rôznych odvetví.
Bežné metódy merania drsnosti povrchu
1. Kontaktujte profilometriu
Kontakt Profilometria je jednou z najtradičnejších a najpoužívanejších metód na meranie drsnosti povrchu. Zahŕňa použitie stylus, ktorý je ťahaný cez povrch slepej príruby GB. Keď sa stylus pohybuje, detekuje vertikálne posunutie spôsobené nepravidelnosťami povrchu. Údaje zozbierané stylusom sa potom spracúvajú na výpočet rôznych parametrov drsnosti, ako je RA (aritmetická priemerná odchýlka profilu), RZ (priemerná maximálna výška profilu) a RQ (koreňová stredná štvorcová odchýlka profilu).
Výhody:
- Vysoká presnosť a spoľahlivosť, vhodné na meranie širokého rozsahu hodnôt drsnosti povrchu.
- Môže poskytovať podrobné informácie o povrchovom profile vrátane tvaru a veľkosti jednotlivých vrcholov a údolí.
Nevýhody:
- Kontakt s povrchom môže spôsobiť poškodenie príruby, najmä pri mäkkých alebo jemných materiáloch.
- Rýchlosť merania je relatívne pomalá, čo nemusí byť vhodná pre prostredia s vysokým objemom výroby.
2. Optická profilometria
Optická profilometria je metóda bez kontaktu, ktorá používa svetlo na meranie drsnosti povrchu GB slepých prírub. Existuje niekoľko typov optických profilometrických techník, ako je interferometria bieleho svetla a konfokálna mikroskopia. Tieto techniky fungujú tak, že premietajú svetlo na povrch a analyzujú odrazené alebo rozptýlené svetlo, aby sa stanovila povrchová topografia.
Výhody:
- NEVYPRAVNÉ MERAJÚCE, KTORÉ NIE JE POŠKODNEJ PODPORU príruby.
- Vysoká rýchlosť merania, vďaka čomu je vhodná na rýchlu kontrolu pri výrobe hmotnosti.
- Dokáže merať zložité povrchy s vysokým rozlíšením.
Nevýhody:
- Zariadenie je relatívne drahé.
- Niektoré optické profilometrické metódy môžu byť ovplyvnené povrchovou odrazivosťou a transparentnosťou.
3. Laserové skenovanie
Laserové skenovanie je ďalšou metódou kontaktu na meranie drsnosti povrchu. Laserový lúč sa naskenuje cez povrch slepej príruby GB a odrazené laserové svetlo je detegované senzorom. Na výpočet vzdialenosti medzi senzorom a povrchom sa používa čas - letu alebo fázový posun odrazeného laserového svetla, čo umožňuje rekonštrukciu povrchovej topografie.
Výhody:
- Rýchla rýchlosť merania a vysoká presnosť.
- V krátkom čase môže merať veľké plochy povrchu.
Nevýhody:
- Zariadenie je zložité a vyžaduje profesionálnu prevádzku a údržbu.
- Môže byť ovplyvnená povrchovou kontamináciou a faktormi prostredia.
Praktické aplikácie vo výrobe slepých prírub GB
Pri výrobe slepých prírub GB sa meranie drsnosti povrchu vykonáva v rôznych fázach, aby sa zabezpečila kvalita produktu.
1. Kontrola surovín
Pred začatím výrobného procesu sa merá drsnosť povrchu surovín používaných pre slepé príruby GB. To pomáha zabezpečiť, aby suroviny spĺňali požadované normy kvality. Napríklad, ak je povrch oceľovej dosky použitá na výrobu príruby príliš drsný, môže to ovplyvniť následný proces obrábania a konečnú kvalitu príruby.
2. Monitorovanie procesu obrábania
Počas procesu obrábania, ako je otáčanie, mletie a mletie, sa neustále monitoruje drsnosť slepej príruby GB. To umožňuje operátorom upraviť parametre obrábania včas, aby sa zabezpečilo, že drsnosť povrchu spĺňa požiadavky na konštrukciu. Napríklad, ak je hodnota RA povrchu príruby vyššia ako špecifikovaná hodnota počas otáčania, rýchlosť rezania alebo rýchlosť posuvu je možné upraviť tak, aby sa zlepšila kvalita povrchu.
3. Konečná kontrola produktu
Po dokončení výrobného procesu sa vykonáva komplexná kontrola drsnosti povrchu GB slepej príruby. Pre zákazníkov sa dajú odoslať iba výrobky, ktoré spĺňajú špecifikované požiadavky na drsnosť povrchu. To pomáha zabezpečiť, aby príruby mohli poskytnúť spoľahlivý tesniaci výkon a dlhodobú trvanlivosť v praktických aplikáciách.
Porovnanie s inými typmi slepých prírub
Pri porovnaní slepých prírub GB sOd slepej prírubyaJis slepá príruba, Požiadavky na drsnosť povrchu sa môžu líšiť v závislosti od konkrétnych noriem a scenárov aplikácií.
Din Blind Clives sa široko používajú v európskych krajinách a sledujú nemecké štandardy DIN. Tieto normy majú často prísne požiadavky na povrchovú úpravu a drsnosť, aby sa zabezpečilo vysoké kvalitné tesnenie a kompatibilitu s inými komponentmi v potrubnom systéme.

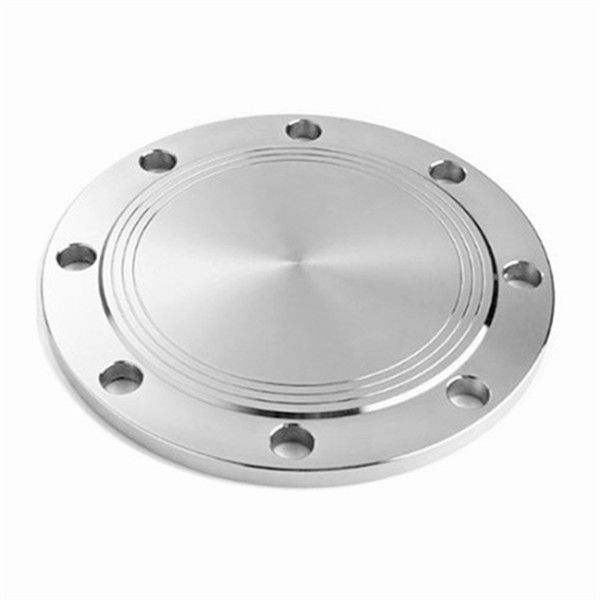

Slepé príruby sa používajú v Japonsku a sú navrhnuté podľa japonských priemyselných štandardov. Podobne ako v prípade slepých prírub DIN, aj slepé príruby Jis majú tiež špecifické požiadavky na drsnosť povrchu, ktoré spĺňajú požiadavky na výkon a bezpečnosť rôznych odvetví.
Na druhej strane slepé príruby GB dodržiavajú čínske národné normy. Zatiaľ čo základné princípy merania drsnosti povrchu sú podobné, špecifické hodnoty a tolerancie sa môžu líšiť od din a slepých prírub Din a Jis. Ako dodávateľ musíme poznať tieto rozdiely, aby sme uspokojili rôzne potreby našich zákazníkov.
Záver
Presné meranie drsnosti povrchu slepých prírub GB je nevyhnutné na zabezpečenie kvality a výkonu produktu. Použitím vhodných metód merania a prísnym riadením drsnosti povrchu v rôznych fázach výroby môžeme poskytnúť vysokokvalitné slepé príruby GB, ktoré spĺňajú požiadavky rôznych odvetví.
Ak vás zaujíma nášGB slepá prírubaVýrobky alebo akékoľvek otázky týkajúce sa merania drsnosti povrchu, neváhajte a kontaktujte nás kvôli obstarávaniu a vyjednávaniu. Sme odhodlaní poskytovať vám najlepšie produkty a služby.
Odkazy
- ASME B16.5 - Rúrkové príruby a prírubové armatúry.
- DIN EN ISO 4287 - Špecifikácie geometrického produktu (GPS) - povrchová textúra: Metóda profilu - Podmienky, definície a parametre povrchovej textúry.
- JIS B 2220 - Oceľové rúrkové príruby.
